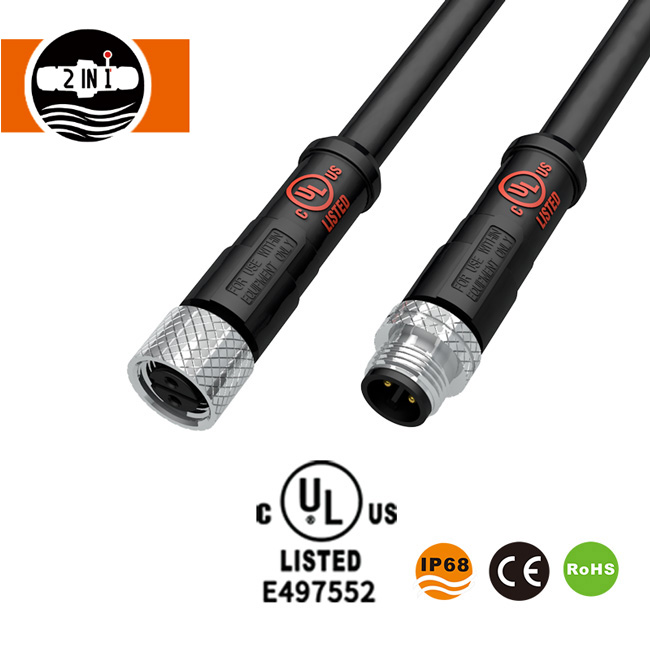

ขั้วต่อสายไฟกันน้ำ M12 UL

ขั้วต่อสายเคเบิลกันน้ำ HuaYi-FaDa M12 UL มีการป้องกัน IP68 การกำหนดค่า 2 พินถึง 5 พิน และชุดสายเคเบิลแบบหล่อพร้อมประเภทและความยาวสายเคเบิลที่ปรับแต่งได้ ออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรม แสงสว่างกลางแจ้ง และอุปกรณ์ไฟฟ้าที่ใช้งานร่วมกันได้ ซีรีส์ SQ12 รองรับกระแสไฟพิกัด 5–10A, การทำงาน AC 300V และอุณหภูมิตั้งแต่ -40°C ถึง +105°C มีการปรับแต่ง OEM / ODM และบริการตัวอย่าง

ส่งคำถาม

รายละเอียดสินค้า

หัวยี่-ฟาดาขั้วต่อสายไฟกันน้ำ M12 ULผสมผสานชุดสายเคเบิลแบบขึ้นรูป การกำหนดค่าพินหลายพิน และการป้องกันระดับ IP68 สำหรับอุปกรณ์ไฟฟ้าที่ใช้ในสภาพแวดล้อมทางอุตสาหกรรมและกลางแจ้ง ซีรีส์ SQ12 รองรับประเภทและความยาวสายเคเบิลแบบกำหนดเอง พร้อมหน้าสัมผัสทองแดงผสมทองและวัสดุตัวเรือนที่ได้รับการจัดอันดับ UL94 V-0

ข้อดี

ชุดสายเคเบิลแบบรวม

ขั้วต่อ SQ12 ได้รับการหล่อด้วยสายเคเบิล ทำให้ไม่จำเป็นต้องแยกสายไฟที่ปลายขั้วต่อ ประเภทและความยาวของสายเคเบิลสามารถปรับแต่งให้ตรงกับรูปแบบอุปกรณ์และข้อกำหนดในการติดตั้ง

M12 UL Waterproof Cable Connector molded cable assembly

การกำหนดค่าหลายพิน

มีจำหน่ายในรุ่น 2 พิน 3 พิน 4 พิน และ 5 พิน ตัวเชื่อมต่อรองรับการจัดการเชื่อมต่อไฟฟ้าที่แตกต่างกัน การออกแบบทรงกลมผสานรวมหน้าสัมผัสและการเชื่อมต่อสายเคเบิลเข้ากับชุดประกอบขนาดกะทัดรัด

การออกแบบหน้าสัมผัสเคลือบทอง

หน้าสัมผัสโลหะผสมทองแดงพร้อมการชุบทองมีส่วนต่อประสานที่เป็นสื่อกระแสไฟฟ้า ความต้านทานหน้าสัมผัสที่ระบุต่ำกว่า 5 mΩ และความต้านทานของฉนวนเกิน 500 MΩ

การป้องกัน IP68 และความต้านทานเปลวไฟ

ตัวเชื่อมต่อมีระดับ IP68 และส่วนประกอบซีลซิลิโคน ตัวเครื่องและชิ้นส่วนฉนวนใช้พลาสติกวิศวกรรมประสิทธิภาพสูง โดยมีการระบุคุณสมบัติทนไฟ UL94 V-0 ช่วงอุณหภูมิในการทำงานคือ -40°C ถึง +105°C

ข้อมูลจำเพาะทางเทคนิค SQ12

พารามิเตอร์	ข้อมูลจำเพาะ
ชื่อสินค้า	ขั้วต่อสายไฟกันน้ำ M12 UL
แบบอย่าง	ตร.12
ประเภทการเชื่อมต่อ	ประกอบสายเคเบิลแบบหล่อ
การปรับแต่งสายเคเบิล	ประเภทและความยาวของสายเคเบิล
ตัวเลือกพิน	2 ขา, 3 ขา, 4 ขา, 5 ขา
สี	สีดำ
น็อตเชื่อมต่อ	โลหะ
ระดับการกันน้ำ	IP68
เกจวัดลวด	18–22 AWG
เส้นผ่านศูนย์กลางของสายเคเบิล	4.0–8.0 มม
จัดอันดับปัจจุบัน	5–10 ก
แรงดันไฟฟ้าขณะทำงาน	300 โวลต์กระแสสลับ RMS
ทนต่อแรงดันไฟฟ้า	1500 V AC เป็นเวลา 1 นาที
ความต้านทานต่อการสัมผัส	น้อยกว่า 5 mΩ
ความต้านทานของฉนวน	มากกว่า 500 MΩ
ความทนทานในการผสมพันธุ์	≥3,000 รอบ
อุณหภูมิในการทำงาน	-40°ซ ถึง +105°ซ
ต้านทานเปลวไฟ	UL94 V-0
ที่อยู่อาศัยและฉนวน	พลาสติกวิศวกรรมประสิทธิภาพสูง
ติดต่อวัสดุ	โลหะผสมทองแดงชุบทอง
วัสดุซีล	ซิลิโคน
ใบรับรองที่ระบุไว้	UL, CQC

ประสิทธิภาพการกันน้ำและโครงสร้างการเชื่อมต่อ

ตู้ที่ได้รับการจัดอันดับ IP68 ให้การป้องกันฝุ่นและความต้านทานต่อน้ำเข้าภายใต้สภาวะการทดสอบที่กำหนดไว้ ส่วนประกอบซีลซิลิโคนเป็นส่วนหนึ่งของโครงสร้างกันน้ำของตัวเชื่อมต่อ ในขณะที่น็อตโลหะให้การเชื่อมต่อทางกลระหว่างส่วนประกอบการผสมพันธุ์ที่เข้ากันได้

M12 UL Waterproof Cable Connector waterproof structure

โครงสร้างสายเคเบิลแบบขึ้นรูปช่วยลดความจำเป็นในการแยกสายไฟที่ปลายขั้วต่อ ช่วงเส้นผ่านศูนย์กลางของสายเคเบิล 4.0–8.0 มม. รองรับชุดสายเคเบิลที่เข้ากันได้ ในขณะที่การกำหนดค่าแบบสี่พินรองรับรูปแบบวงจรที่แตกต่างกัน

ข้อมูลจำเพาะที่ให้มาไม่ได้กำหนดระดับ IP68 แยกต่างหากสำหรับอินเทอร์เฟซตัวเชื่อมต่อแบบไม่มีการเชื่อมต่อ

การใช้งาน

ระบบแสงสว่างกลางแจ้ง:การเชื่อมต่อสายเคเบิลแบบหล่อสำหรับอุปกรณ์ให้แสงสว่างที่ทำงานในสภาพแวดล้อมที่เปิดโล่ง
ระบบอัตโนมัติทางอุตสาหกรรม:การเชื่อมต่อไฟฟ้าสำหรับเครื่องจักรและอุปกรณ์ควบคุมที่เข้ากันได้
อุปกรณ์เครื่องจักรกล:ชุดสายเคเบิลสำหรับอุปกรณ์ที่ต้องใช้ขั้วต่อแบบวงกลมขนาดกะทัดรัด
อุปกรณ์พลังงานแสงอาทิตย์:การเชื่อมต่อไฟฟ้าเสริมที่เข้ากันได้
อุปกรณ์สื่อสาร:การเชื่อมต่อสายเคเบิลสำหรับสัญญาณที่เข้ากันได้หรือวงจรไฟฟ้า

การกำหนดค่าพินที่มีอยู่รองรับการจัดสายไฟที่แตกต่างกัน ในขณะที่ความยาวสายเคเบิลแบบกำหนดเองรองรับรูปแบบอุปกรณ์ที่แตกต่างกัน

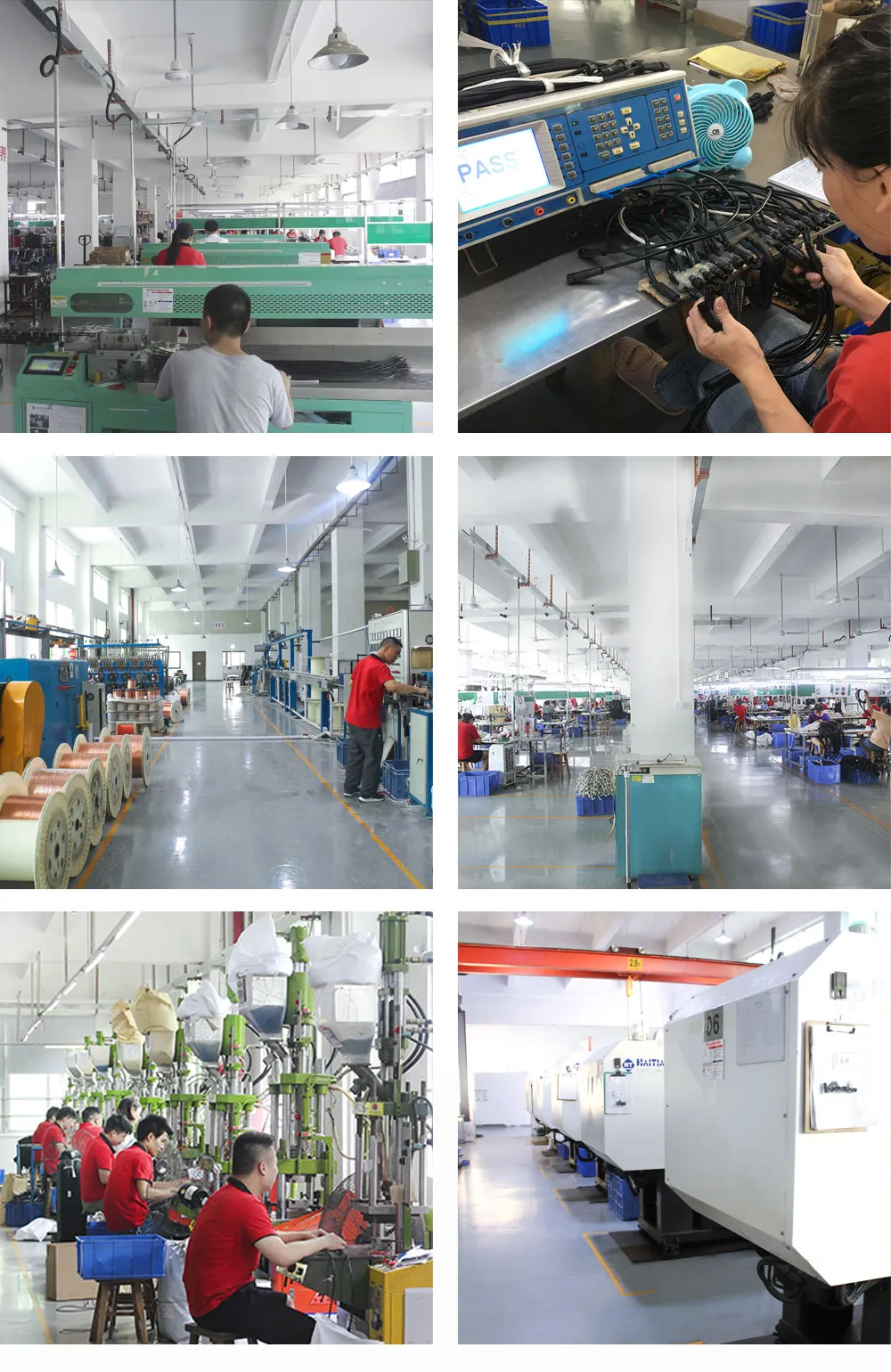

ความสามารถในการผลิตของ HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. ก่อตั้งขึ้นในปี 2009 และเชี่ยวชาญด้านการพัฒนาขั้วต่อและสายเคเบิลกันน้ำ การผลิต และการขายภายใต้แบรนด์ HuaYi-FaDa

บริษัทรายงานพนักงานประมาณ 200 คน และพื้นที่โรงงานมากกว่า 8,000 ตร.ม. ทรัพยากรการผลิตประกอบด้วย:

การประมวลผลแม่พิมพ์:การพัฒนาแม่พิมพ์ภายในโรงงานและเครื่องจักร
การฉีดขึ้นรูป:เครื่องฉีดขึ้นรูปแนวตั้งและแนวนอน
การประมวลผลสายเคเบิล:การอัดรีดลวด การตัดอัตโนมัติ และอุปกรณ์ปอก
การประมวลผลเทอร์มินัล:อุปกรณ์ประกอบขั้วไฟฟ้า
เครื่องจักรกลที่มีความแม่นยำ:สิ่งอำนวยความสะดวกการกัด CNC การเจียร และการสร้างประกายไฟ
การพัฒนาผลิตภัณฑ์:ทีม R&D อิสระสำหรับตัวเชื่อมต่อกันน้ำและชุดสายเคเบิลแบบกำหนดเอง

ทรัพยากรการผลิตเหล่านี้ครอบคลุมถึงการผลิตชิ้นส่วนพลาสติก การแปรรูปสายเคเบิล การทำเครื่องมือ และการตัดเฉือนชิ้นส่วนโลหะ

การรับรอง UL และข้อมูลจำเพาะของวัสดุ

ซีรีส์ SQ12 ได้รับการรับรอง UL และ CQC วัสดุตัวเรือนมีการจัดประเภทการต้านทานเปลวไฟ UL94 V-0 ที่ระบุ และหมุดสัมผัสใช้โลหะผสมทองแดงชุบทอง รายละเอียดวัสดุและการรับรองเหล่านี้สนับสนุนการประเมินทางเทคนิคสำหรับการใช้งานอุปกรณ์ไฟฟ้า

ระดับ IP68 ของตัวเชื่อมต่อเกี่ยวข้องกับการป้องกันฝุ่นและน้ำ ในขณะที่การรับรอง UL เกี่ยวข้องกับข้อกำหนดที่ครอบคลุมโดยการรับรองที่เกี่ยวข้อง การปฏิบัติตาม RoHS ไม่ได้ระบุไว้ในรายละเอียดการรับรองเฉพาะรุ่นที่ให้มา

M12 UL Waterproof Cable Connector certification

การปรับแต่ง ตัวอย่าง และการจัดส่ง

HuaYi-FaDa นำเสนอบริการ OEM และ ODM สำหรับขั้วต่อกันน้ำและชุดสายเคเบิล

การปรับแต่งสายเคเบิล:ประเภทและความยาวของสายเคเบิล
ความพร้อมใช้งานตัวอย่าง:ตัวอย่างฟรีสามตัวอย่างต่อหมายเลขชิ้นส่วนสำหรับการประเมินครั้งเดียว ค่าจัดส่งจะแยกกัน
ระยะเวลาในการผลิต:โดยปกติแล้วจะใช้เวลา 2-3 สัปดาห์หลังจากการสั่งซื้อ ขึ้นอยู่กับสต็อกและข้อกำหนดในการสั่งซื้อ
จัดส่งด่วน:DHL, UPS, FedEx หรือ TNT โดยใช้เวลาขนส่งประมาณ 2–7 วัน
การขนส่งจำนวนมาก:การขนส่งทางทะเลสำหรับการขนส่งขนาดใหญ่

ขั้วต่อสายเคเบิลกันน้ำ HuaYi-FaDa M12 UL มีให้เลือกใช้งานในรูปแบบสี่พินพร้อมชุดสายเคเบิลที่ปรับแต่งได้ การป้องกันระดับ IP68 หน้าสัมผัสเคลือบทอง และพิกัดไฟฟ้าที่ระบุสำหรับอุปกรณ์อุตสาหกรรมและอุปกรณ์กลางแจ้งที่เข้ากันได้
