ในด้านต่างๆ เช่น อุปกรณ์กลางแจ้ง ระบบอัตโนมัติทางอุตสาหกรรม วิศวกรรมทางทะเล และยานพาหนะพลังงานใหม่ ความน่าเชื่อถือของการเชื่อมต่อไฟฟ้ามักจะเป็นตัวกำหนดอายุการใช้งานของทั้งระบบขั้วต่อแบบวงกลมกันน้ำได้รับการออกแบบมาเพื่อแก้ปัญหาการเชื่อมต่อในสภาพแวดล้อมที่รุนแรงที่เกี่ยวข้องกับความชื้น ฝุ่น และการสั่นสะเทือน เป็นมากกว่า "ปลั๊ก" แต่เป็นโซลูชันทางวิศวกรรมที่ครอบคลุมซึ่งรวมการปิดผนึก การล็อค และการส่งสัญญาณ

ทำไมต้องเลือกหนังสือเวียน?

ในการใช้งานทางวิศวกรรม ข้อดีของตัวเชื่อมต่อแบบวงกลมนั้นมาจากเหตุผลตามธรรมชาติของโครงสร้างทางเรขาคณิต

• การใช้พื้นที่สูง: หน้าตัดแบบวงกลมช่วยให้มีจำนวนหน้าสัมผัสสูงสุดภายในพื้นที่ที่เล็กที่สุด ทำให้สามารถกำหนดค่าพินที่มีความหนาแน่นสูงได้

• การซีลอย่างง่าย: โปรไฟล์ทรงกลมเมื่อรวมกับโอริงหรือปะเก็น จะสร้างแรงดันในแนวรัศมีที่สม่ำเสมอ ทำให้มั่นใจได้ถึงประสิทธิภาพการซีลที่เชื่อถือได้

• ความแข็งแรงทางกลที่เหนือกว่า: ตัวเรือนทรงกลมกระจายความเค้นได้เท่าๆ กัน ให้ความต้านทานแรงกระแทกและการสั่นสะเทือนได้ดีกว่าขั้วต่อทรงสี่เหลี่ยม กลไกการล็อคแบบเกลียวและแบบดาบปลายปืนให้ความปลอดภัยในการผสมพันธุ์ที่แข็งแกร่งยิ่งขึ้น

ในทางตรงกันข้าม ขั้วต่อมาตรฐานแบบไม่กันน้ำมักเหมาะสำหรับสภาพแวดล้อมภายในอาคารที่แห้งเท่านั้น หากไม่มีโครงสร้างการปิดผนึก พวกเขามีแนวโน้มที่จะล้มเหลวเนื่องจากการซึมน้ำหรือการเสื่อมสภาพของรังสียูวีเมื่อสัมผัสกลางแจ้ง

การทำความเข้าใจการจัดอันดับ IP: ขั้นตอนแรกในการเลือก

"การกันน้ำ" เป็นแนวคิดทั่วไปที่ต้องวัดปริมาณโดยใช้ระดับ IP (การป้องกันน้ำเข้า) ในทางปฏิบัติทางวิศวกรรม ตามมาตรฐาน IEC 60529 ตัวเลขหลักแรกหลัง IP หมายถึงการป้องกันฝุ่น และหลักที่สองหมายถึงการป้องกันน้ำ

หมายเหตุสำคัญ: ระดับ IP ของตัวเชื่อมต่อโดยทั่วไปหมายถึงความสามารถในการป้องกันในสภาพที่ผสมพันธุ์ หากพอร์ตอุปกรณ์ถูกเปิดออกเป็นเวลานาน จะต้องติดตั้งฝาครอบป้องกัน มิฉะนั้นการป้องกันจะถูกทำลาย

วัสดุและโครงสร้างเป็นตัวกำหนดอายุการใช้งาน

นอกเหนือจากการจัดอันดับ IP แล้ว การเลือกวัสดุยังส่งผลโดยตรงต่ออายุการใช้งานของตัวเชื่อมต่อในสภาพแวดล้อมเฉพาะอีกด้วย

• วัสดุตัวเรือน: สำหรับการใช้งานกลางแจ้งในระยะยาว ขอแนะนำให้ใช้วัสดุเทอร์โมพลาสติก (เช่น โพลีคาร์บอเนตและ PBT) ซึ่งมีน้ำหนักเบา ทนต่อการกัดกร่อน และทนทานต่อรังสี UV (ได้รับการรับรอง UL F1) ตัวเรือนโลหะ (อะลูมิเนียมอัลลอย สเตนเลส) เหมาะสมเมื่อต้องการความแข็งแรงเชิงกลที่สูงขึ้นหรือการป้องกัน EMI โดยสเตนเลสสตีลเป็นตัวเลือกที่ต้องการสำหรับสภาพแวดล้อมที่มีการพ่นเกลือในทะเล

• กลไกการล็อค:

• การล็อคแบบเกลียว: เชื่อถือได้มากที่สุด ทนทานต่อแรงสั่นสะเทือนดีเยี่ยม เหมาะสำหรับอุตสาหกรรมหนัก

• การล็อคแบบดาบปลายปืน/แบบกด-ดึง: ช่วยให้สามารถแทรกและดึงข้อมูลได้อย่างรวดเร็วพร้อมเสียงตอบรับ "คลิก" ที่ได้ยินชัดเจน ช่วยประหยัดเวลาในการติดตั้งได้มาก โดยเฉพาะอย่างยิ่งเหมาะอย่างยิ่งสำหรับการดำเนินงานเหนือศีรษะหรือในพื้นที่จำกัด

• หน้าสัมผัส: เพื่อให้มั่นใจถึงความเสถียรของสัญญาณ โดยทั่วไปหน้าสัมผัสจะทำจากโลหะผสมทองแดงพร้อมการชุบทองเพื่อป้องกันการเกิดออกซิเดชันและการกัดกร่อน

ข้อควรพิจารณาในทางปฏิบัติในการติดตั้งและบำรุงรักษา

ในการติดตั้งและบำรุงรักษาจริง จุดต่อไปนี้จะกำหนดโดยตรงว่าประสิทธิภาพการป้องกันของตัวเชื่อมต่อได้รับการรับรู้อย่างเต็มที่หรือไม่:

1. หลีกเลี่ยงอาการตึงของสายเคเบิล: ห้ามดึงสายเคเบิลเพื่อจับคู่หรือปลดขั้วต่อ ความตึงของสายเคเบิลอาจทำให้โครงสร้างการซีลด้านหลังเสียหายได้ ส่งผลให้พิกัด IP ล้มเหลว ตรวจสอบให้แน่ใจว่ามีการคลายความเครียดเพียงพอสำหรับสายเคเบิลระหว่างการติดตั้ง

2. ขันให้แน่นด้วยมือเท่านั้น: ยกเว้นช่องเครื่องมือพิเศษ การล็อคทั้งหมดควรทำด้วยมือ การขันประแจหรือเครื่องมือให้แน่นเกินไปอาจทำให้เกลียวหรือตัวเครื่องเสียหายได้

3. การตรวจสอบเป็นประจำ: ตรวจสอบเป็นระยะว่าแหวนซีลมีอายุหรือแตกร้าวหรือไม่ และหน้าสัมผัสสึกกร่อนหรือปนเปื้อนหรือไม่ สำหรับพอร์ตที่ไม่ได้ใช้เป็นเวลานาน ให้ปิดผนึกด้วยฝาปิดป้องกัน

แบรนด์และซีรีส์กระแสหลักในตลาด

ผลิตภัณฑ์ซีรีส์สำหรับผู้ใหญ่หลายประเภทมีวางจำหน่ายแล้วในตลาด: ขึ้นอยู่กับข้อกำหนดการใช้งานที่แตกต่างกัน:

Amphenol: ซีรีส์ X-Lok รองรับการล็อคแบบกดและดึงอย่างรวดเร็ว และซีรีส์ M12 S-Code ตรงตามมาตรฐาน IEC 61076-2-111 โดยมีเกรดการป้องกัน IP67/IP68/IP69K เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรมและการขนส่งทางรถไฟ

Omron: ซีรีส์ XS5 (M12 SmartClick) โดดเด่นด้วยโครงสร้างล็อคภายในที่เป็นนวัตกรรมใหม่ที่ป้องกันการติดของเศษวัสดุ รองรับการล็อคอย่างรวดเร็ว 1/8 รอบ และใช้กันอย่างแพร่หลายในสถานการณ์ระบบอัตโนมัติในโรงงาน เช่น ยานยนต์ อาหาร และเครื่องดื่ม

Bulgin: ซีรีส์ 400 ให้การป้องกัน IP68/IP69K ครอบคลุมการเชื่อมต่อพลังงาน ข้อมูล และ RF เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น การเดินเรือและการแปรรูปอาหาร

Souriau - Eaton: ซีรีส์ UTS มีตัวเครื่องพลาสติกที่มีการล็อคแบบดาบปลายปืน 1/3 รอบ โดยบางรุ่นยังคงระดับ IP68 ไว้แม้ในสภาวะที่ไม่มีการเชื่อมต่อ และรองรับการกำหนดค่ากำลังและสัญญาณแบบผสม

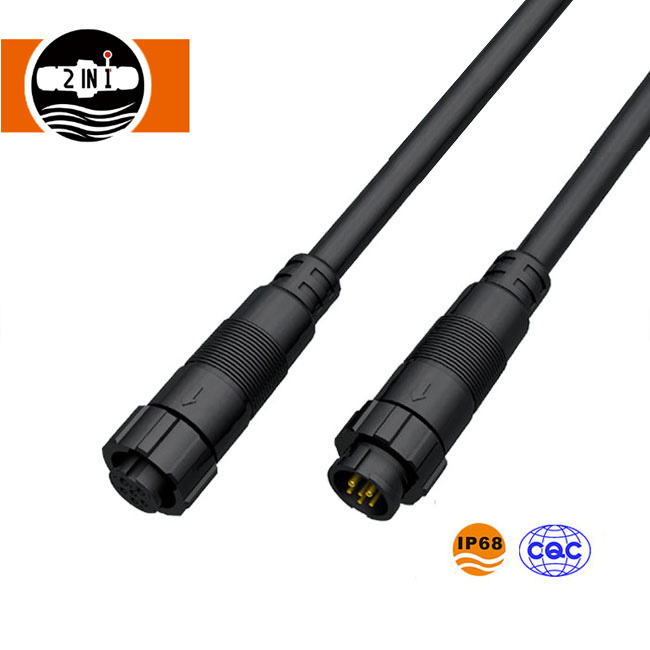

HuaYi-FaDa: ซีรีส์ M26 มีทั้งแบบขึ้นรูปทับและถอดออกได้ รองรับเกรดการป้องกัน IP68 มีคุณสมบัติหน่วงการติดไฟ ป้องกันการเกิดออกซิเดชัน และทนต่อการกัดกร่อน เหมาะสำหรับระบบไฟ LED อุปกรณ์บนเวที กริดอัจฉริยะ พลังงานแสงอาทิตย์ และอุปกรณ์อัตโนมัติ พร้อมบริการที่ปรับแต่งได้เอง รวมถึงความยาวสายเคเบิลและตัวเลือกสีของตัวเครื่อง

ชื่อแบรนด์และรุ่นผลิตภัณฑ์ของบุคคลที่สามทั้งหมดที่กล่าวถึงในบทความนี้เป็นทรัพย์สินของเจ้าของที่เกี่ยวข้องและจัดทำขึ้นเพื่อวัตถุประสงค์ในการอ้างอิงเท่านั้นเทคโนโลยีหัวยี่-ฟาดาเป็นผู้ผลิตอิสระและไม่มีส่วนเกี่ยวข้องกับแบรนด์ดังกล่าว เว้นแต่จะระบุไว้เป็นอย่างอื่นโดยชัดแจ้ง
